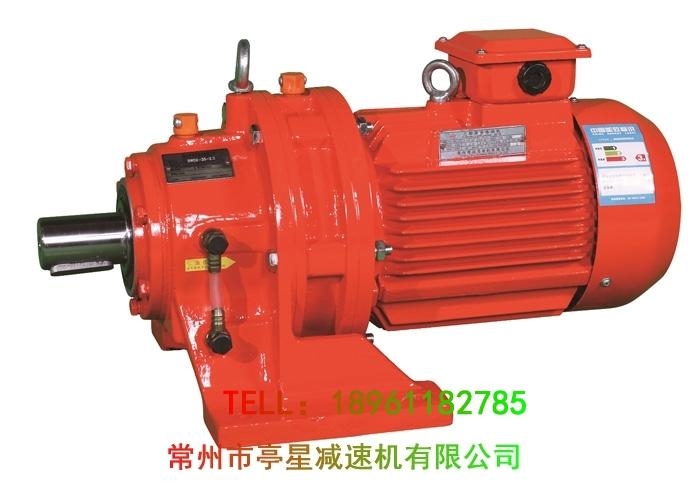

8000系列摆线针轮减速机

8000系列摆线针轮减速机概述介绍参数及选型表

发布时间 : 2014-12-22

 概述

8000系列摆线针轮减速机是一种应用行星传动原理,采用摆线针齿啮合,设计先进、结构新颖的减速机构。尤其是新开发的8000系列摆线针轮减速机产品,全部采用计算机优化设计及国内外最先进的加工工艺方法制造,
各项指标均达到国际同类产品先进水平。

特点
1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6.拆装方便,容易维修。
7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。

功率
输入功率:0.09kW~173kW
输出转矩:20N.m~60800N.m
传动比:6~658503 该减速机可广泛应用于各种传动机械中的减速机构,如:起重、运输、矿山、冶金、石化、纺织、印染、轻工、制药、食品、环保机械等等。


使用条件:

1)适用于连续工作制,允许正、反向运转。
2)输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。
3)卧式双轴型
输出轴应处于水平位置工作,必须倾斜使用时请与制造厂联系。
4)立式减速器输出轴应垂直向下使用,8155以下机型号为油脂润滑,可以水平使用。

润滑方式

机型号 卧 立 机型号 卧 立
8075~8155 润滑脂 8075A~8145C 润滑脂
8160~8185 油浴式 柱塞泵 8160A~8227A 油浴式 齿轮泵
8190~8275 齿轮泵

型号

 ⑴8000系列行星摆线针轮减速机

8000系列XW、XWD型摆线针轮减速机
8000系列XL、XLD型摆线针轮减速机
8000系列XWE、XWED型摆线针轮减速机
8000系列XLE、XLED型摆线针轮减速机
⑵ F8000系列行星摆线针轮减速机
FWD、FLD、FL、FW、fweD、FLED、FWE、FLE

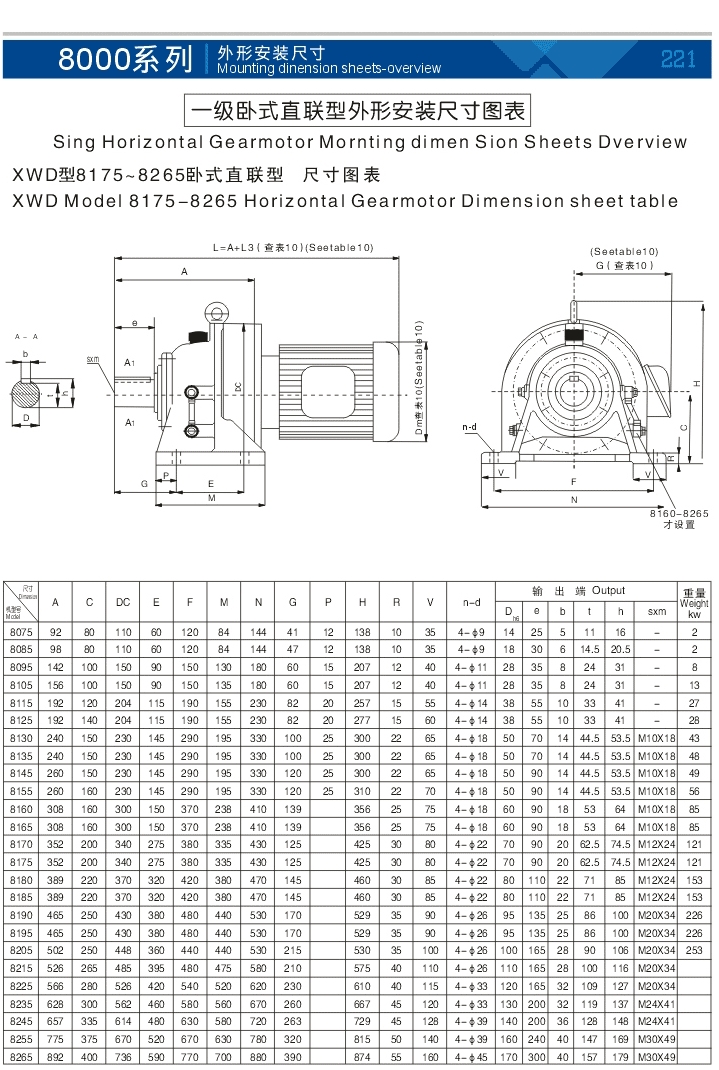

(3)  8000系列单级卧式摆线针轮减速机型号:
    XW8075、XW8085、  XW8095、XW8105、XW8115、XW8125、XW8130、XW8135、XW8145、XW8155、XW8160、XW8165、XW8170、  XW8175、XW8180、XW8185、XW8190、XW8195、XW8205、XW8215、XW8225、XW8235、XW8245、XW8255、  XW8265、XW8270、XW8275 8000
(4)  8000系列单级立式摆线针轮减速机型号:
    XL8075、XL8085、  XL8095、XL8105、XL8115、XL8125、XL8130、XL8135、XL8145、XL8155、XL8160、XL8165、XL8170、  XL8175、XL8180、XL8185、XL8190、XL8195、XL8205、XL8215、XL8225、XL8235、XL8245、XL8255、  XL8265、XL8270、XL8275 8000

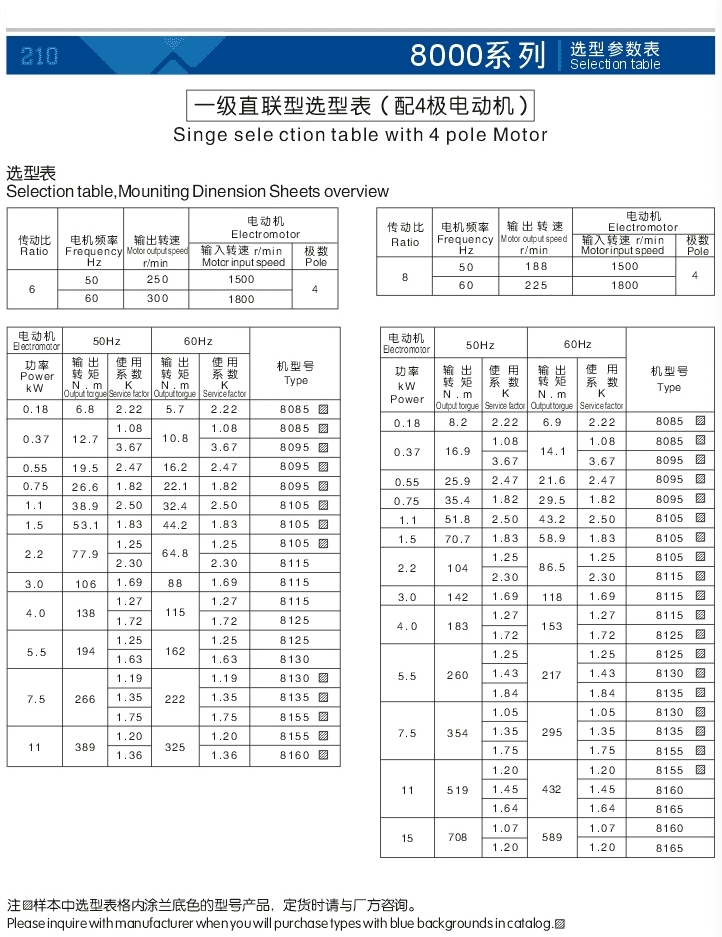

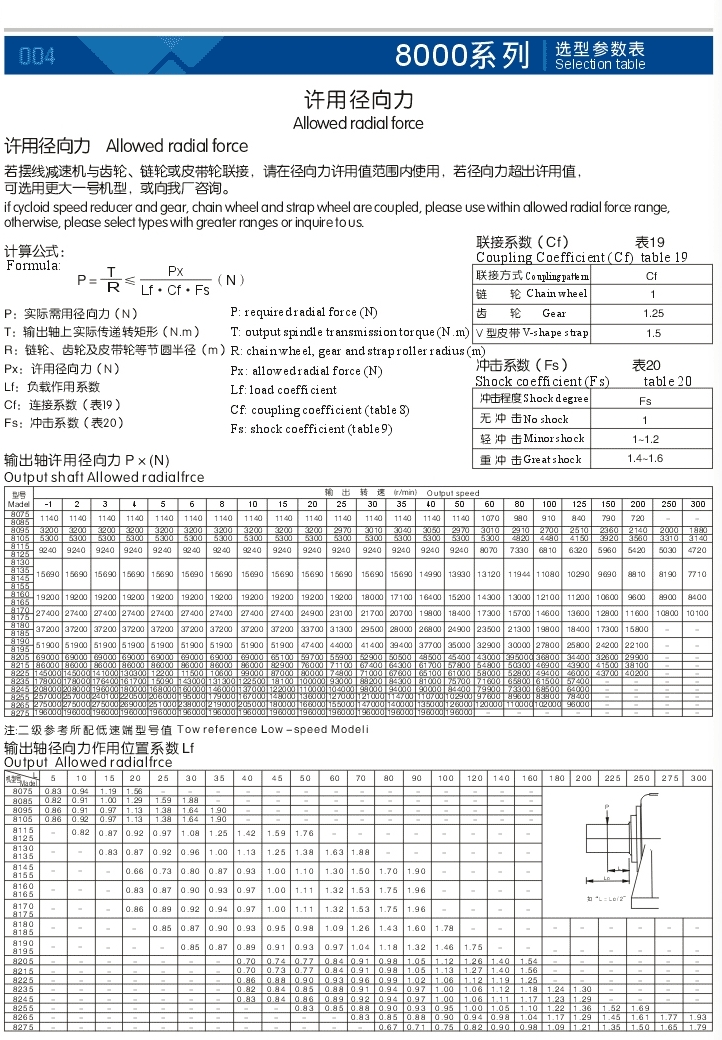

参数
